Multimaterial-Design: Herausforderungen und Lösungen beim Umgießen von Stahleinlegern im Druckguss

Im modernen Leichtbau ist Aluminium aufgrund seines hervorragenden Festigkeit-Gewichts-Verhältnisses der Werkstoff der Wahl. Doch an Stellen mit extremen mechanischen Anforderungen – wie hochbelasteten Gewinden, Lagerstellen oder Reibflächen – stößt reiner Druckguss an seine Grenzen. Hier bietet das Hybrid-Design durch das Umgießen von Stahleinlegern im Druckguss die optimale Lösung: Die Kombination aus der Leichtigkeit des Aluminiums und der lokalen Härte des Stahls.

---

1. Das Prinzip: Warum Stahleinleger im Druckguss unentbehrlich sind

Das Umgießen von Inserts (Einlegern) ermöglicht es Ingenieuren, die Vorteile zweier gegensätzlicher Materialwelten in einem einzigen Fertigungsschritt zu vereinen.

• Lokale Verstärkung: Stahleinleger werden dort platziert, wo punktuell hohe Zugkräfte oder Verschleiß auftreten.

• Integrierte Funktionalität: Anstatt Gewinde mühsam in Aluminium zu schneiden, werden Stahlbuchsen direkt umgossen, was die Ausreißfestigkeit massiv erhöht.

• Effizienz: Durch den Entfall von Montageprozessen (wie das nachträgliche Einpressen) sinken die Gesamtkosten pro Bauteil (Total Cost of Ownership) erheblich.

---

2. Die Kernherausforderung: Thermische Ausdehnungskoeffizienten

Die größte Hürde beim Einsatz von Stahleinlegern im Druckguss liegt in der unterschiedlichen Physik der Werkstoffe. Wenn flüssiges Aluminium erstarrt und abkühlt, zieht es sich deutlich stärker zusammen als der Stahleinsatz.

• Aluminiumlegierungen: thermischer Ausdehnungskoeffizient (α) ≈ 24 × 10⁻⁶ / K

• Stahl: thermischer Ausdehnungskoeffizient (α) ≈ 12 × 10⁻⁶ / K

Dieser eklatante Unterschied (Faktor 2) führt beim Abkühlen dazu, dass das Aluminium auf den Stahleinleger aufschrumpft. Während dieser Effekt einen gewünschten mechanischen Presssitz erzeugt, können bei falscher Auslegung massive Eigenspannungen im Gefüge entstehen, die zu Rissen in der Aluminiummatrix führen.

---

3. Designregeln für sichere Einleger (Inserts)

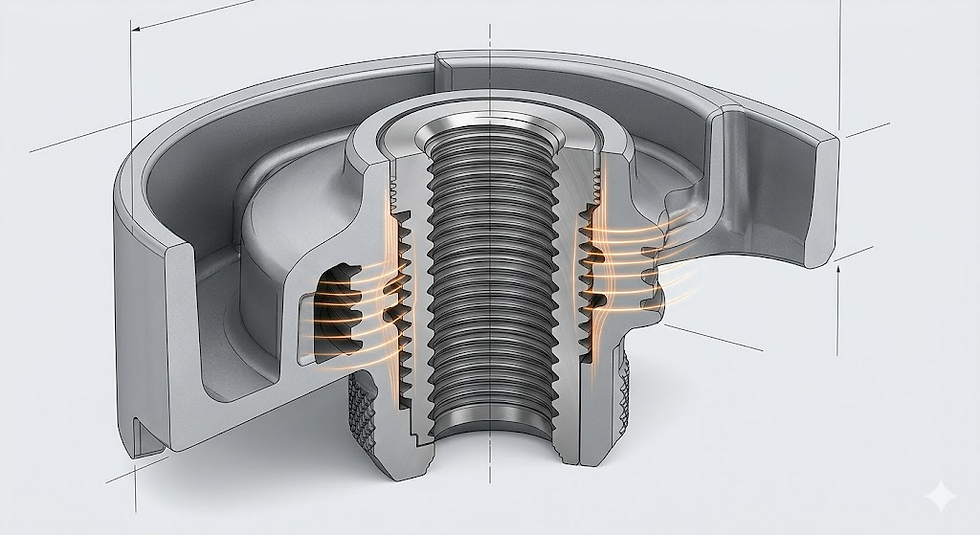

Da zwischen Stahl und Aluminium beim Druckguss keine stoffschlüssige Verbindung (Verschweißung) stattfindet, muss die Kraftübertragung über mechanischen Formschluss sichergestellt werden.

Strategien für den Formschluss:

• Rändelung (Knurling): Eine Kreuz- oder Axialrändelung auf der Stahloberfläche vergrößert die Kontaktfläche und verhindert das Verdrehen (Torsionsfestigkeit).

• Nuten und Einstiche: Radiale Nuten sichern den Einleger gegen axiales Herausziehen.

• Geometrische Hinterschnitte: Sechskant-Profile oder unregelmäßige Außenkonturen bieten den besten Widerstand gegen kombinierte Belastungen.

Tabelle 1: Design-Checkliste für Stahleinleger

Merkmal	Empfehlung	Ziel
Wandstärke	Mind. 1,5 x Durchmesser des Einlegers	Vermeidung von Spannungsrissen
Oberfläche	Sauber, fettfrei, ggf. beschichtet	Optimaler Kontakt & Korrosionsschutz
Positionierung	Fixierung über Zentrierstifte im Werkzeug	Vermeidung von Einleger-Verschiebung

---

4. Prozesskontrolle: Vorwärmung und Gießdruck

Damit das Umgießen von Stahleinlegern im Druckguss prozesssicher gelingt, muss die Gießereitechnik exakt abgestimmt sein.

1. Vorwärmung der Einleger: Kalte Stahleinleger wirken wie ein Kühlkörper. Trifft das Aluminium auf den kalten Stahl, erstarrt es zu früh (Kaltfließstelle), was den Formschluss schwächt. Wir wärmen Inserts gezielt vor, um die thermische Differenz zu reduzieren.

2. Optimierter Gießdruck: Ein hoher Nachdruck während der Erstarrungsphase stellt sicher, dass sich das Aluminium lückenlos an die Konturen des Einlegers presst und Mikroporosität an der Grenzfläche minimiert wird.

3. Vakuum-Unterstützung: Durch Evakuieren der Form wird verhindert, dass Luftpolster am Einleger eingeschlossen werden, was die Qualität des Verbunds beeinträchtigen würde.

---

Fazit: Die Zukunft des Leichtbaus liegt in der Kombination

Die intelligente Integration von Stahleinlegern im Druckguss ist ein Schlüssel für die nächste Generation von Hochleistungskomponenten. Durch ein tiefes Verständnis der thermischen Spannungen und ein konsequentes DfM (Design for Manufacturing) schaffen wir hybride Lösungen, die leichter als reiner Stahl und belastbarer als reines Aluminium sind.
